Hướng dẫn cài đặt biến tần INVT GD270 cơ bản nhất

Biến tần INVT GD270 là dòng biến tần mới chuyên dụng cho các ứng dụng quạt và bơm nước, HVAC mới được INVT ra mắt. Là một sản phẩm mới, nên rất ít người có thể tiếp cận và hiểu được các bước cài đặt. Sau đây, Hoàng Gia Automation sẽ đưa ra bản hướng dẫn cài đặt biến tần INVT GD270 chi tiết nhất.

Các bước cài đặt biến tần INVT GD270

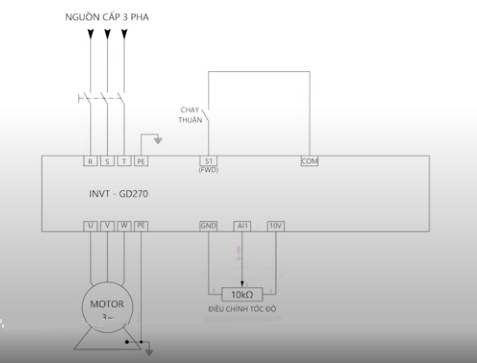

Bước 1: Cấp nguồn cho biến tần trên termianl RST

Bước 2: Kết nối motor và biến tần GD270 trên terminal U, V, W, PE

Bước 3: Kết nối công tắc biến trở với biến tần GD270. Đấu nối công tắc sử dụng chân COM và S1 trên biến tần GD270.

Bước 4: Đấu nối công tắc sử dụng chân COM và S1 trên biến tần GD270

Đấu nối volume tốc độ sử dụng chân AI1, GND, 10V trên biến tần GD270

• Chú ý: Đấu đúng thứ tự chân của biến trở và biến tần

Thao tác trên giao diện Keypad của biến tần GD270

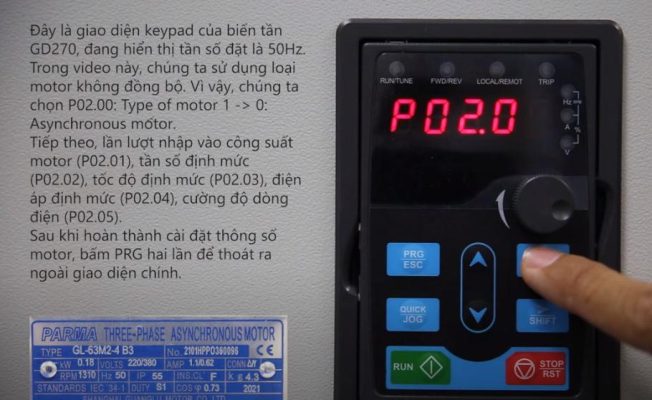

Đây là giao diện Keypad của biến tần GD270

Bước 1: Trong ảnh chúng ta sử dụng loại motor không đồng bộ. Vì vậy chúng ta chọn P02.00: Type of motor 1 => 0 Asynchoronus motor.

Bước 2: Lần lượt nhập vào công suất motor  P02-01, tần số định P02.02, tốc độ định mức P02-03, điện áp định mức P02-04, cường độ dòng điện P02-05.

Bước 3: Nhấn RPG hai lần để thoát ra ngoài giao diện chính.

Các bước cài đặt tính năng để chạy motor bằng Keypad.

Bước 1: Chạy P00.01 : Run CMD channel :-> 0 Keypad (Nhận chạy/ dừng trên bàn phím).

Bước 2: Cài đặt các thông số P00.03:Max Output Freq , P00.04 : RunFreq Up Limitred, P00.05 RunFreq Low Limit. Chọn P00.06 Setting channel of A Frequency command -> 0: Keypad (Nguồn đặt tần số bằng keypad).

Bước 3: Bấm RPG hai lần để thoát ra ngoài giao diện chính. Sau đó nhấn Run để chạy motor.

Các bước cài đặt tính năng để chạy motor bằng hộp biến trở

Bước 1: Chọn P00.01 : Run CMD channel :=> 1 Terminal (Chạy/dừng bằng công tắc).

Bước 2: Cài đặt các thông số P00.03 Max Output Freq, P00.04 : RunFreq Up Limit, P00.05

RunFreq Low Limit. Chọn P00.06 Setting channel of A Frequency command -> 1: Al1 (Nguồn đặt tần số bằng biến trở).

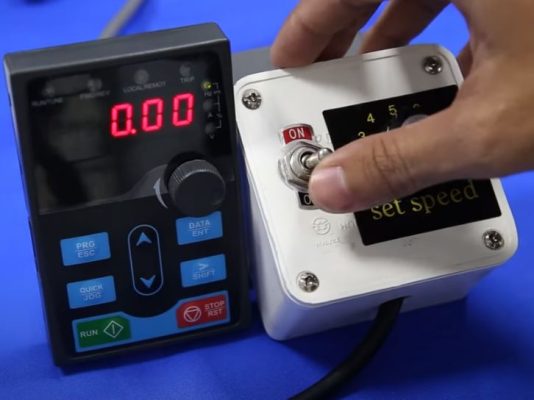

Bước 3: Sau khi cài đặt xong, chúng ta cho biến trở về 0 và bật ON trên hôp công tắc để chạy motor.

Ở màn hình Keypad chúng ta thấy tần số của biến tần đang là 0 Hz. Để tăng tần số lên, chúng ta xoay nút điều chỉnh tốc độ trên biến trở.

Khi ngừng chạy motor, chúng ta xoay nút biến trở về tần số thấp và tắt công tắc.
